Korte introductie

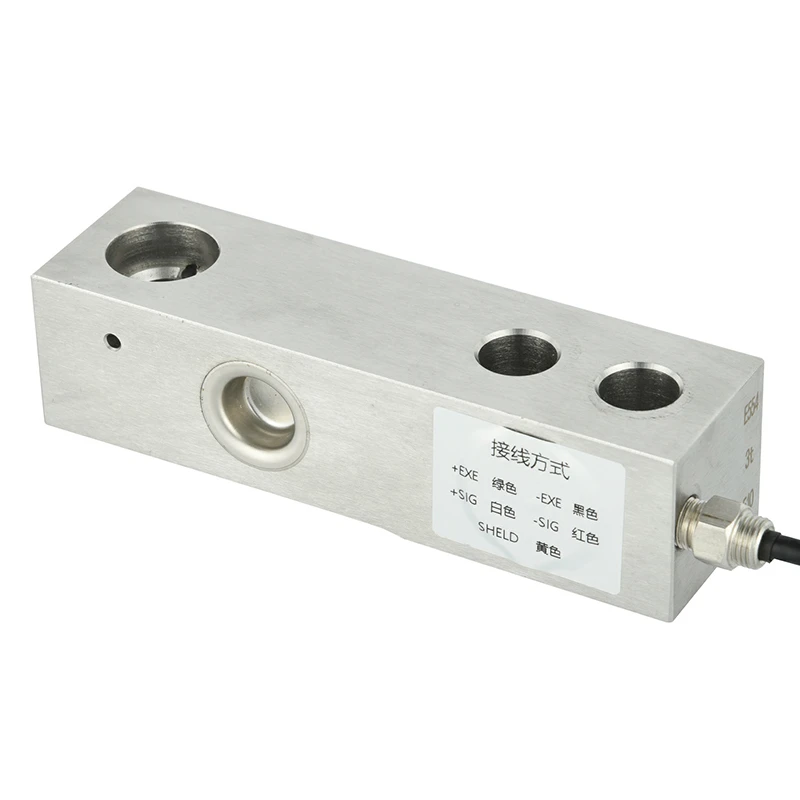

Het loadcell-balktype is een gespecialiseerde krachttransducer die gebruik maakt van een vrijdragende balkconfiguratie om mechanische belasting om te zetten in een elektrisch signaal. Dit ontwerp blinkt uit in het leveren van nauwkeurige en stabiele metingen in compacte installaties waar traditionele kolom- of S--type cellen onpraktisch zijn.
Functie
1. Het loadcelbalktype heeft een laag profiel en een stijve constructie, biedt snelle reactietijden en minimale doorbuiging, waardoor het geschikt is voor dynamische weegtaken.
2.De integratie van temperatuurgecompenseerde rekstrookjes zorgt voor een consistente output onder verschillende omgevingsomstandigheden, waardoor drift wordt verminderd.
3.De eenvoudige mechanische interface zorgt voor eenvoudige montage en uitlijning, waardoor installatiefouten en onderhoudsonderbrekingen worden geminimaliseerd.
Kernspecificatie
| Laadbereik |
0.25,0.5,1,2,3,5t |
| Nominaal vermogen (mV/V) |
2.0±0.002 |
| Uitgebreide fout | ±0,02%FS |
| Ingangs-/uitgangsweerstand (Ω) | 381±4/350±3 |
| Lengte draadspecificatie |
Φ5 X 6M Of op verzoek aangepast |
| Bedradingsmethode | Groen --------Excitatie+ Zwart--------Opwinding- Wit ----- Signaal + Rood-------Signaal- |
Sollicitatie
1. Het loadcelbalktype wordt veel gebruikt in hopper- en siloweegsystemen om de niveaus van bulkmateriaal met hoge herhaalbaarheid te bewaken.
2.Werkt in medische apparaten zoals patiëntenliften en revalidatieapparatuur om veilige en gecontroleerde lastbehandeling te garanderen.
3.Toegepast in landbouwmachines voor real-time monitoring van gewasopbrengsten of mechanismen voor voerdistributie.
Model ZH-LJ-detailspecificatie
|
Capaciteit |
0.25,0.5,1,2,3,5t |
Materiaal |
roestvrij staal |
|
Nominaal vermogen (mV/V) |
2.0±0.002 |
Niet-lineariteit |
±0,02%FS |
|
Hysterese |
±0,02%FS |
Herhaalbaarheid |
±0,01%FS |
|
Kruip(30 minuten) |
±0,02%FS |
Nul saldo |
±1,00%FS |
|
Temperatuureffect op nul |
±0,02%FS/10 graden |
Temperatuureffect op de output |
±0,02%FS/10 graden |
|
Ingangsweerstand (Ω) |
381±4 |
Uitgangsweerstand (Ω) |
350±3 |
|
Isolatieweerstand |
Groter dan of gelijk aan 5000MΩ |
Excitatie spanning |
5V-15V(DC) |
|
Gecompenseerd temperatuurbereik |
-10~+40 graad |
Bedrijfstemperatuurbereik |
-40~+65 graad |
|
Veilige overbelasting |
150%FS |
Het breken van het laden |
300%FS |
|
Kabel |
Φ5 X 6M Of op aanvraag aangepast |
Kleurcode kabel |
Invoer:groen+zwart- Uitvoer:wit+rood- |
Overzichtsdiagram
Specifieke maattabel
|
Nominale belasting (t) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
|
0.25, 0.5, 1 |
133.4 |
76.2 |
25.4 |
16.4 |
30.7 |
30 |
57.9 |
17 |
4.8 |
12.7 |
22 |
15.9 |
|
2 |
136.7 |
76.2 |
25.4 |
16.7 |
36.8 |
36.6 |
57.9 |
23 |
9.5 |
12.7 |
22 |
15.9 |
|
3 |
139.7 |
79.2 |
25.4 |
16.7 |
39 |
36.6 |
57.9 |
23 |
9.5 |
15 |
22 |
15.9 |
|
5 |
171.5 |
95.2 |
38.1 |
16.7 |
42.9 |
43 |
73.8 |
29.4 |
11 |
19 |
34.9 |
22.2 |
