Korte introductie
De kraanlastsensor is een robuust lastcontroleapparaat- dat speciaal is ontworpen voor kraanweegtoepassingen en dat nauwkeurige krachtfeedback levert tijdens hijswerkzaamheden.
Functie
1. De kraanlastsensor is gemaakt van corrosie-bestendige legeringsmaterialen om de prestaties in ruwe buiten- en maritieme omgevingen te behouden.
2. De kraanlastsensor heeft een compact, laag-ontwerp dat naadloos kan worden geïntegreerd in bestaande kraaninstallaties zonder de beweging te belemmeren.
3. Levert digitale uitvoer met hoge-resolutie die compatibel is met telemetriesystemen voor bewaking op afstand en datalogging.
Kernspecificatie
| Laadbereik | 1-10t |
| Nominaal vermogen (mV/V) | 1,2 ±0,1 mV/V |
| Uitgebreide fout | ±0,02%FS |
| Ingangs-/uitgangsweerstand (Ω) | 385±15/350±5 |
| Lengte draadspecificatie | Φ4 X 0,5M Of op verzoek aangepast |
| Bedradingsmethode | Rood --------Excitatie+ Zwart--------Opwinding- Groen ----- Signaal + Wit -------Signaal- |
Sollicitatie
De kraanlastsensor wordt toegepast in havencontainerkranen om voortdurend het geheven gewicht van de lading te volgen, waardoor operators overbelastingsincidenten kunnen voorkomen en de veiligheid van de vrachtafhandeling wordt gewaarborgd.
Model ZH-CS2-detailspecificatie
|
Capaciteit |
1-10t |
Materiaal |
Gelegeerd staal |
|
Nominaal vermogen (mV/V) |
1.2 ±0.1 |
Niet-lineariteit |
±0,02%FS |
|
Hysterese |
±0,02%FS |
Herhaalbaarheid |
±0,01%FS |
|
Kruip(30 minuten) |
±0,02%FS |
Nul saldo |
±1,00%FS |
|
Temperatuureffect op nul |
±0,02%FS/10 graden |
Temperatuureffect op de output |
±0,02%FS/10 graden |
|
Ingangsweerstand (Ω) |
385±15 |
Uitgangsweerstand (Ω) |
350±5 |
|
Isolatieweerstand |
Groter dan of gelijk aan 5000MΩ |
Excitatie spanning |
5V-10V(DC) |
|
Gecompenseerd temperatuurbereik |
-10~+50 graad |
Bedrijfstemperatuurbereik |
-20~+60 graad |
|
Veilige overbelasting |
150%FS |
Het breken van het laden |
200%FS |
|
Kabel |
Φ4 X 0.5M Of op aanvraag aangepast |
Kleurcode kabel |
Invoer: rood+zwart- Uitvoer:groen+wit- |

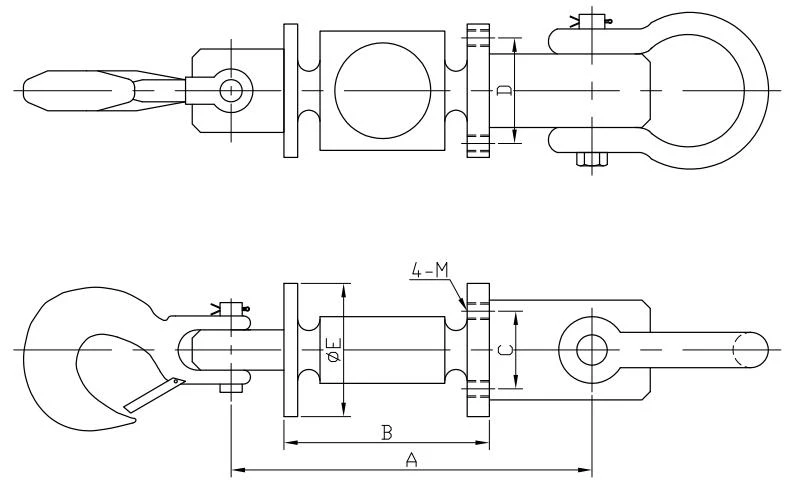

Overzichtsdiagram
Specifieke maattabel
|
Geschatte belasting (t) |
A |
B |
C |
D |
E |
M |
|
1 |
130.0 |
74.0 |
16.0 |
37.0 |
48.0 |
M6 |
|
2 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
3 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
5 |
188.0 |
103.0 |
28.0 |
56.0 |
72.0 |
M6 |
|
10 |
230.0 |
120.0 |
28.0 |
66.0 |
82.0 |
M6 |
