Korte introductie
De load cell-pin integreert een op precisie-rek-meter-gebaseerd sensorelement rechtstreeks in een zeer{2}}penstructuur, waardoor de kracht langs zijn as kan worden gemeten en tegelijkertijd kan dienen als een functioneel onderdeel in verbindingen zoals scharnieren, sluitingen of draaipunten. Dit dubbele- ontwerp vereenvoudigt de installatie en maakt real-acquisitie van belastingsgegevens in mechanische systemen mogelijk.
Functie
1.Roestvrijstalen constructie - De load cell-pin is vervaardigd uit hoogwaardig roestvrij staal en biedt uitstekende corrosieweerstand, hoge treksterkte en betrouwbaarheid in agressieve omgevingen zoals offshore-platforms en chemische fabrieken.
2. Epoxy-afdichtingsmethode – De interne spanningsmeters zijn ingekapseld met behulp van een robuuste epoxy-oppottechniek, waardoor ze worden beschermd tegen vocht, trillingen en mechanische schokken, terwijl de signaalstabiliteit in de loop van de tijd behouden blijft.
3. Werkingsprincipe - Gebaseerd op folie-rekstrooktechnologie, detecteert de load cell-pin minieme vervormingen veroorzaakt door uitgeoefende kracht, en zet deze om in proportionele elektrische signalen voor nauwkeurige en herhaalbare metingen.
Kernspecificatie
| Laadbereik | 3t, 5t,12t, 25t, 55t |
| Nominaal vermogen (mV/V) | 1,4 ± 0,10 mV/V |
| Uitgebreide fout | ±0,025%FS |
| Ingangs-/uitgangsweerstand (Ω) | 800±50/700±10 Of op verzoek aangepast |
| Lengte draadspecificatie | op verzoek aangepast |
| Bedradingsmethode | Rood --------Excitatie+ Zwart--------Opwinding- Groen ----- Signaal + Wit -------Signaal- |
Sollicitatie
De loadcell-pin wordt geïmplementeerd in procesbesturingssystemen voor containerkranen om continue feedback over de last te geven tijdens hijswerkzaamheden, waardoor veilige werklastlimieten worden gegarandeerd en de efficiëntie van de vrachtafhandeling wordt geoptimaliseerd.
Model ZH-LPT408 Detailspecificatie
|
Capaciteit |
3,5,12,25,55t |
Materiaal |
roestvrij staal |
|
Nominaal vermogen (mV/V) |
1.4±0.10 |
Niet-lineariteit |
±1%FS |
|
Hysterese |
±0,025%FS |
Herhaalbaarheid |
±0,025%FS |
|
Kruip(30 minuten) |
±0,023%FS |
Nul saldo |
±1%FS |
|
Temperatuureffect op nul |
±0,025%FS/10 graden |
Temperatuureffect op de output |
±0,020%FS/10 graden |
|
Ingangsweerstand (Ω) |
800±50 Of op aanvraag aangepast |
Uitgangsweerstand (Ω) |
700±10 Of op aanvraag aangepast |
|
Isolatieweerstand |
Groter dan of gelijk aan 5000MΩ |
Excitatie spanning |
5V-10V(DC) |
|
Gecompenseerd temperatuurbereik |
-10~+50 graad |
Bedrijfstemperatuurbereik |
-20~+60 graad |
|
Veilige overbelasting |
120%FS |
Het breken van het laden |
200%FS |
|
Kabel |
Of op aanvraag aangepast |
Kleurcode kabel |
Invoer: rood+zwart- Uitvoer: groen+wit- |

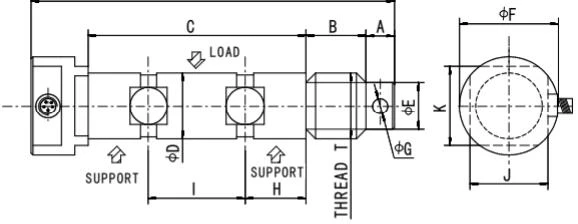

Overzichtsdiagram
Specifieke maattabel
|
Capaciteit |
A |
B |
C |
D |
E |
F |
G |
H |
1 |
J |
K |
L |
T |
|
3t |
10 |
16 |
59 |
19 |
13 |
32 |
5 |
16 |
27 |
25 |
26 |
115 |
3/4"tpi UNC |
|
5t |
10.0 |
22.5 |
80 |
25.0 |
19.0 |
42.0 |
5 |
22.0 |
36.0 |
33 |
34 |
142.5 |
1*XB tpi UNC |
|
12 t |
15.0 |
31.5 |
115 |
35.0 |
25.0 |
52.0 |
8.5 |
32.0 |
51.0 |
41 |
42 |
191.5 |
1-3/8 graden x 6 tpi UNC |
|
25t |
20.0 |
46.0 |
165 |
50.8 |
42.0 |
.63.0 |
11.0 |
46.0 |
73.0 |
54 |
55 |
266.0 |
2*x4,5 tpi UNC |
|
55t |
25.0 |
63.0 |
235 |
70.0 |
62.0 |
88.0 |
15.0 |
65.0 |
105.0 |
74 |
75 |
358.0 |
2-3/4 graden x 4 tpi UNC |
