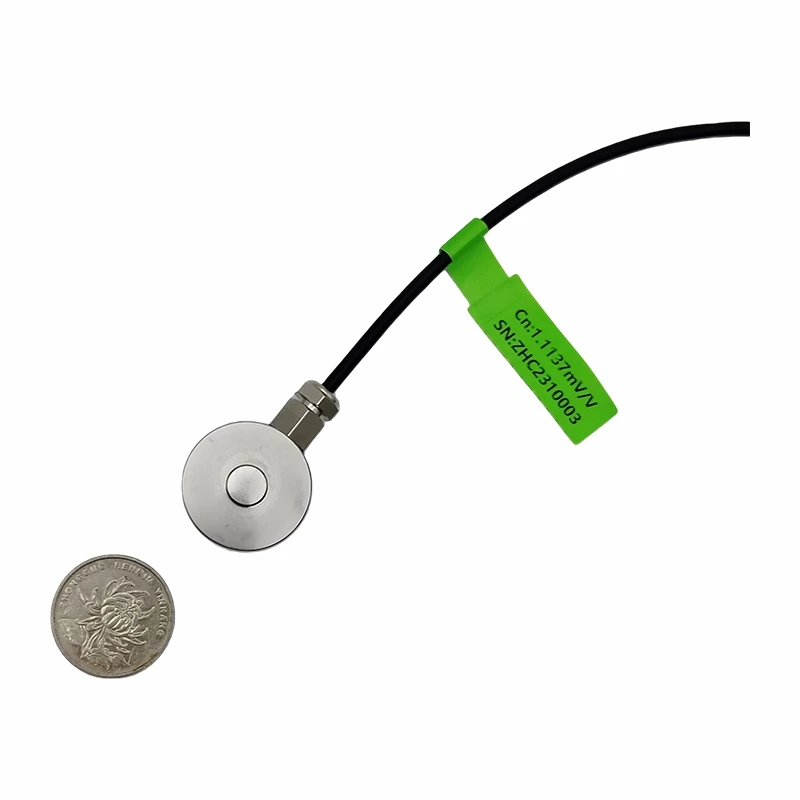

Korte introductie
De mini load cell is een compacte en lichtgewicht weegsensor ontworpen voor nauwkeurige krachtmeting in kleine ruimtes.
Functie
1. De mini-loadcel heeft ondanks zijn kleine formaat een hoge gevoeligheid en nauwkeurigheid.
2. Robuuste constructie met behuizing van roestvrij staal of aluminiumlegering voor duurzaamheid.
3. De mini-loadcel kan eenvoudig worden geïntegreerd in strakke mechanische lay-outs vanwege de minimale footprint.
Kernspecificatie
| Laadbereik | 50N-50KN |
| Nominaal vermogen (mV/V) | 1,0 ± 20% mV/V |
| Uitgebreide fout | ±0,2%FS |
| Ingangs-/uitgangsweerstand (Ω) | 350±30 of 700±30/350±5 of 700±5 |
| Lengte draadspecificatie | Φ3X 3M Of op verzoek aangepast |
| Bedradingsmethode | Rood --------Excitatie+ Zwart--------Opwinding- Groen ----- Signaal + Wit -------Signaal- |
Sollicitatie
De mini-loadcel wordt gebruikt in geautomatiseerde assemblagelijnen om het gewicht van componenten te controleren tijdens robotische pick{0}}and-place-operaties, waardoor kwaliteitscontrole wordt gegarandeerd zonder dat dit ten koste gaat van de productiesnelheid.
Model ZH-WC103 Detailspecificatie
|
Capaciteit |
50N-50KN |
Materiaal |
Roestvrij staal |
|
Nominaal vermogen (mV/V) |
1.0± 20% |
Niet-lineariteit |
±0,5%FS |
|
Hysterese |
±0,2%FS |
Herhaalbaarheid |
±0,2%FS |
|
Kruip(30 min) |
±0,2%FS |
Nul saldo |
± 2,00%FS |
|
Temperatuureffect op nul |
±0,05%FS/ 10 graden |
Temperatuureffect op de output |
±0,05%FS/ 10 graden |
|
Ingangsweerstand (Ω) |
350± 30/700± 30 |
Uitgangsweerstand (Ω) |
350±5/700±5 |
|
Isolatieweerstand |
Groter dan of gelijk aan 5000MΩ |
Excitatie spanning |
5V-15V(DC) |
|
Gecompenseerd temperatuurbereik |
- 10~+50 graad |
Bedrijfstemperatuurbereik |
-20~+60 graad |
|
Toegestane overbelasting |
150%FS |
Het breken van het laden |
300%FS |
|
Kabel |
Φ3X 3M Of op aanvraag aangepast |
Kleurcode kabel |
Invoer: rood+zwart- Uitvoer: groen+wit- |

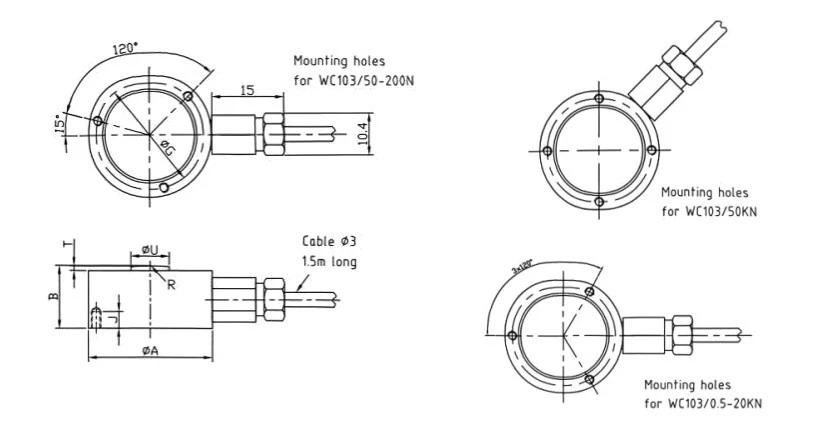

Overzichtsdiagram
Specifieke maattabel
|
Beoordeeld laden(N/KN) |
φA |
B |
φG |
H |
J |
R |
T |
φU |
X |
|
50N-200N |
26 |
15 |
20.5 |
3×M3 |
6 |
20 |
2.5 |
5.5 |
10.5 |
|
500N-20KN |
26 |
13 |
22.75 |
3×M2 |
3.5 |
40 |
1 |
8 |
10.5 |
|
50KN |
46 |
28 |
40 |
4×M4 |
6 |
80 |
8 |
16 |
10.5 |
