Korte introductie
Dankzij de robuuste weerstand tegen zijdelingse krachten en excentrische belasting zorgt de dubbelzijdige schuifbalk-loadcel voor betrouwbare en nauwkeurige metingen, zelfs onder zware industriële omgevingen en hoge capaciteitseisen. Het stevige ontwerp maakt hem bijzonder goed-geschikt voor de silo-loadcel, waar stabiele prestaties van cruciaal belang zijn voor het nauwkeurig en consistent monitoren van het gewicht van bulkmateriaal.
Functie
1. Hoge weerstand tegen zijdelingse krachten – Het dubbele- schuifbalkontwerp is effectief bestand tegen laterale en excentrische belastingen, waardoor nauwkeurige metingen bij loadceltoepassingen worden gegarandeerd.
2. Robuuste constructie voor zware omstandigheden – Ontworpen voor duurzaamheid, behoudt het de precisie in veeleisende industriële omgevingen, waardoor het ideaal is voor silo-loadcelsystemen.
3. Consistente nauwkeurigheid bij hoge capaciteiten – Levert stabiele prestaties onder zware belasting, cruciaal voor betrouwbare gewichtsmonitoring in silo-loadcelinstallaties.
Kernspecificatie
| Laadbereik | 5-200 kilo |
| Nominaal vermogen (mV/V) | 3mV/V |
| Uitgebreide fout | 0.03% |
| Ingangs-/uitgangsweerstand (Ω) | 700±10/700±5 |
| Lengte draadspecificatie | Φ5(6)* 9m Of op verzoek aangepast |
| Bedradingsmethode | Rood --------Excitatie+ Zwart--------Opwinding- Groen ----- Signaal + Wit -------Signaal- |
Sollicitatie
Voor mijnbouw- en steengroeveactiviteiten is deze loadcel geïntegreerd in robuuste weegbrugsystemen om de lading van dumptrucks en transportbandbelastingen in ruige buitenomgevingen nauwkeurig te meten. Het is ook zeer geschikt voor silo-loadceltoepassingen en levert betrouwbare gewichtsgegevens voor de opslag en overdracht van bulkmateriaal in industriële omgevingen.
Model ZH-DS7-detailspecificatie
|
Capaciteit |
5-200 kilo |
Materiaal |
Gelegeerd staal/roestvrij staal |
|
Nominaal vermogen (mV/V) |
3.0±0.01 |
Niet-lineariteit |
±0,03%FS |
|
Hysterese |
±0,03%FS |
Herhaalbaarheid |
±0,02%FS |
|
Kruip(30 minuten) |
±0,03%FS |
Nul saldo |
±1,00%FS |
|
Temperatuureffect op nul |
±0,03%FS/10 graden |
Temperatuureffect op de output |
±0,03%FS/10 graden |
|
Ingangsweerstand (Ω) |
700±10 |
Uitgangsweerstand (Ω) |
700±5 |
|
Isolatieweerstand |
Groter dan of gelijk aan 5000MΩ |
Excitatie spanning |
5V-10V(DC) |
|
Gecompenseerd temperatuurbereik |
-10~+50 graad |
Bedrijfstemperatuurbereik |
-20~+60 graad |
|
Veilige overbelasting |
120%FS |
Het breken van het laden |
150%FS |
|
Kabel |
Φ5(6)* 9M Of op aanvraag aangepast |
Kleurcode kabel |
Invoer: rood+zwart- Uitvoer:groen+wit- |

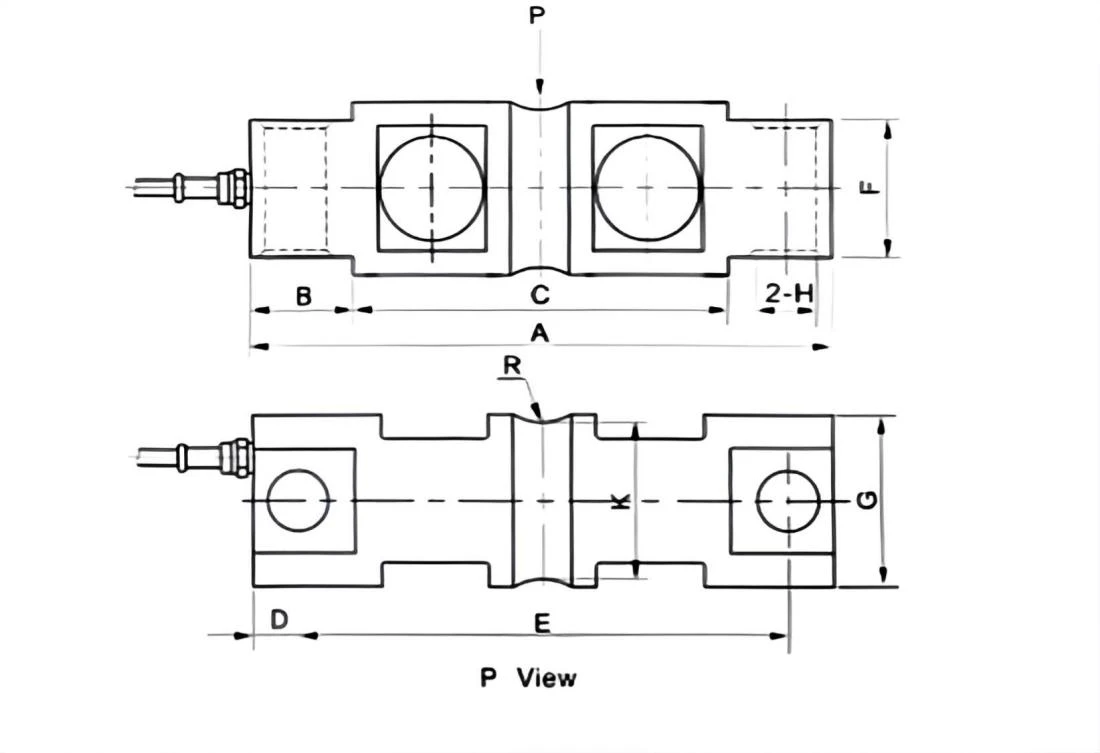

Overzichtsdiagram
Specifieke maattabel
|
Nominale belasting (klb) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
R |
|
5-10 |
206.0 |
36.5 |
133.0 |
15.7 |
174.6 |
28.5 |
43.2 |
16.5 |
37.6 |
12.7 |
|
20 |
206.0 |
36.5 |
133.0 |
15.7 |
174.6 |
28.5 |
49.5 |
16.5 |
37.6 |
12.7 |
|
30-75 |
260.0 |
47.5 |
165.0 |
22.0 |
216.0 |
60.2 |
76.2 |
27.0 |
69.3 |
25.4 |
|
100 |
286.0 |
47.5 |
190.5 |
22.4 |
241.3 |
63.5 |
88.0 |
27.0 |
82.3 |
38.1 |
|
150 |
286.0 |
47.5 |
190.5 |
22.4 |
241.3 |
71.1 |
89.0 |
27.0 |
82.3 |
38.1 |
|
200 |
409.0 |
77.5 |
254.0 |
39.5 |
330.0 |
116.7 |
137.0 |
40.0 |
131.0 |
50.8 |
