Korte introductie
De compressieloadcel is een kolomvormige weegsensor die is ontworpen om de kracht te meten die langs een enkele as wordt uitgeoefend en die doorgaans wordt gebruikt in -zware weegsystemen.
Functie
1. Hoge capaciteit en structurele stijfheid, waardoor het ideaal is voor grote ladingen.
2. De compressieloadcel is uitstekend bestand tegen zijwaartse krachten en belastingen buiten- de as.
3. De compressiebelastingcel is gemaakt van roestvrij staal of een aluminium constructie voor een lange levensduur
Kernspecificatie
| Laadbereik |
5t-450t |
| Nominaal vermogen (mV/V) | 2,00 ± 0,005 Of op verzoek aangepast |
| Uitgebreide fout | ±0,02%FS |
| Ingangs-/uitgangsweerstand (Ω) | 450±5/480±5 |
| Lengte draadspecificatie | Φ6 (7,5) X 9M Of op verzoek aangepast |
| Bedradingsmethode | Rood --------Excitatie+ Zwart--------Opwinding- Groen ----- Signaal + Wit -------Signaal- |
Sollicitatie
Model ZH-CT1-detailspecificatie
|
Capaciteit |
5t-450t |
Materiaal |
Gelegeerd staal/roestvrij staal |
|
Nominaal vermogen (mV/V) |
2.00±0.005 Of op aanvraag aangepast |
Niet-lineariteit |
±0,02%FS |
|
Hysterese |
±0,02%FS |
Herhaalbaarheid |
±0,01%FS |
|
Kruip(30 minuten) |
±0,02%FS |
Nul saldo |
±1,00%FS |
|
Temperatuureffect op nul |
±0,02%FS/10 graden |
Temperatuureffect op de output |
±0,02%FS/10 graden |
|
Ingangsweerstand (Ω) |
450±5 |
Uitgangsweerstand (Ω) |
480±5 |
|
Isolatieweerstand |
Groter dan of gelijk aan 5000MΩ |
Excitatie spanning |
5V-10V(DC) |
|
Gecompenseerd temperatuurbereik |
-10~+50 graad |
Bedrijfstemperatuurbereik |
-20~+60 graad |
|
Veilige overbelasting |
120%FS |
Het breken van het laden |
150%FS |
|
Kabel |
Φ6 (7.5) X 9M Of op aanvraag aangepast |
Kleurcode kabel |
Invoer: rood+zwart- Uitvoer: groen+wit- |

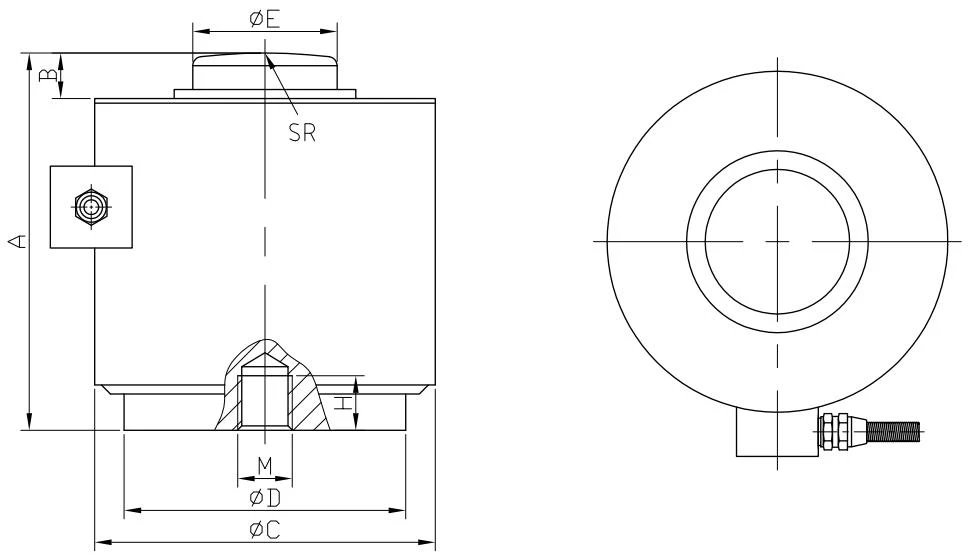

Overzichtsdiagram
Specifieke maattabel
|
Beoordeeld laden(t) |
A |
B |
C |
D |
E |
M |
H |
SR |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
